一、產品介紹

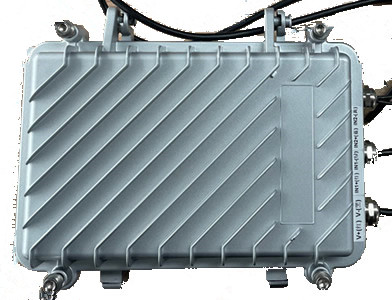

該設備是配合RHS-P30管網測漏水聽器作為一套原水管線安全監測系統（管線水錘及漏損監測系統、供水管道泄漏監測系統）的重要部件來使用，可連接多個不同種類的電學傳感器（可定制），包括高頻壓力傳感器、水聽器、流量計、液位計等，采樣頻率zui高為100kHz，采樣精度高，可以精確捕捉到管道小泄漏信號。時間同步準確。使用前沿的信號處理算法，去除干擾信號，降低噪聲，輸出信噪比高。具有數據加密壓縮功能，能夠確保無線網絡條件下的高速可靠安全傳輸。定位準確，平均在每500-1000米放置一個水聽器的條件下，供水管道泄漏的定位精度可以達到±30m內。
二、技術參數
項目 | 指標 | 備注 |
外殼防護等級 | IP68 |
|
接頭防護等級 | IP68 |
|
模擬輸入 | 6通道 | 可接0-5V/0-20mA/4-20mA |
采樣位數 | 16位 | 可采集音頻 |
采樣速率 | zui高100kHz | 速率可設 |
無線通訊 | 4G | 向下覆蓋2G/3G，有SIM卡接口，支持光纖通信，配套串口服務器，支持profinet等通用以太網協議。 |
有線通訊 | RS485 | 2路，支持MODBUS |
自動校時 | GPS/北斗 | 精度1pps |
內置電池 | 鋰電池 | 在外部電源失效后，滿足現場設備運行至少1月 |
外部供電 | 9-36V DC | 滿足太陽能供電裝置輸出電壓，可外接供電：12VDC，通過軟件自動切換內置電源 |
內置存儲 | 32G | 60天以上壓力和水聽器數據存儲，支持音頻輸入接口 |
壓力采集精度 | ≥16位 |
|
定時上報 | N秒可設 | 默認300秒（5分鐘），支持?jǐn)帱c(diǎn)續傳 |
實時響應 | 2秒內 | 異常事件發生時立即上報（無論是否設定為定時） |
低功耗設計 | 有 | 供電電壓：12VDC；連接傳感器后總功耗≤1W |
運行溫度 | -40℃~80℃ |
|
可接傳感器 |
| 高頻壓力計、水聽器、流量計、液位計、水質監測探頭等 |
三、主要功能
1、信號處理算法：通過4G移動網絡或有線連接上傳數據。數據采集和傳輸設備RTU可以將壓電水聽器和高頻壓力傳感器數據通過4G模塊或有線連接實時發送到服務器，使用UDP傳輸協議，以提高數據的實時性，由服務器計算后顯示實時傳感器圖像并提示報警信息和泄漏位置，并將供水管道泄漏信息（時間、位置）存儲到數據庫。
2、設備數據預處理：電學式供水管道泄漏監測系統RTU發送數據前會先在設備內部進行快速數據無損壓縮，減少上傳數據的流量，平均壓縮比小于50%。
3、通過網絡查詢設備參數：服務器可以通過網絡發送查詢指令到設備，查詢網絡連接參數等信息。
4、通過串口修改設備參數：上位機可以通過串口指令修改或查詢設備參數，無需通過燒寫修改參數，使用modbus協議。
5、本地?cái)?shù)據備份：數據被發送到服務器的同時也會在本地存有相同格式的備份，在網絡連接中斷的情況下，仍可以將數據存入設備內置的TF卡中，用讀卡器讀出數據后分析。
6、低功耗模式：在外部電源斷開時，也可以通過內部的電池臨時供電，電量可以提供設備運行一個月。
7、GPS/北斗定位模塊校正時間。數據采集和傳輸設備RTU同步時間小于1ms，從而提高供水管道泄漏定位計算結果的精確度。
8、遠程升級：數據采集和傳輸設備RTU可以通過網絡更新程序，避免現場有線連接更新程序的不方便。
